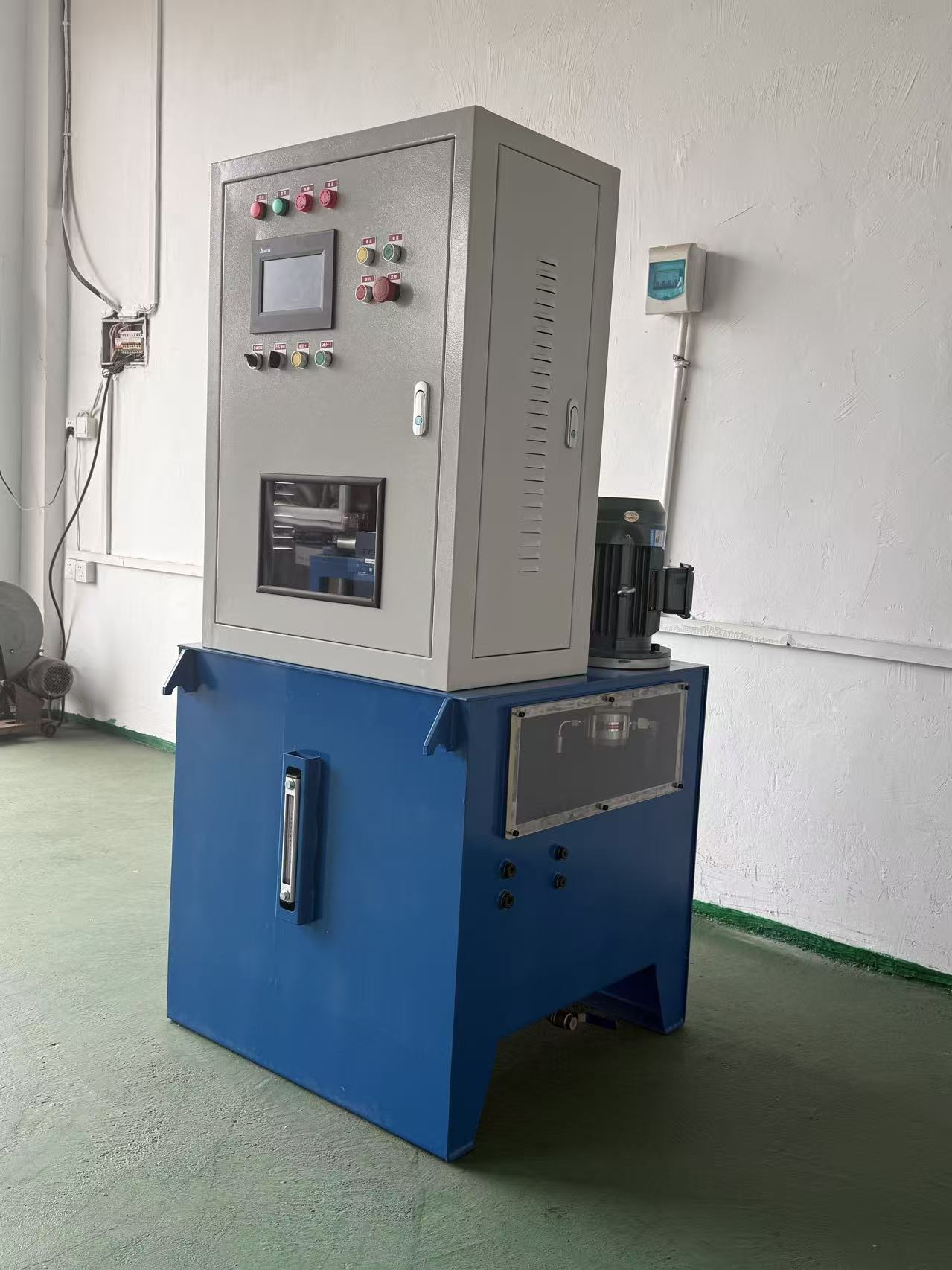

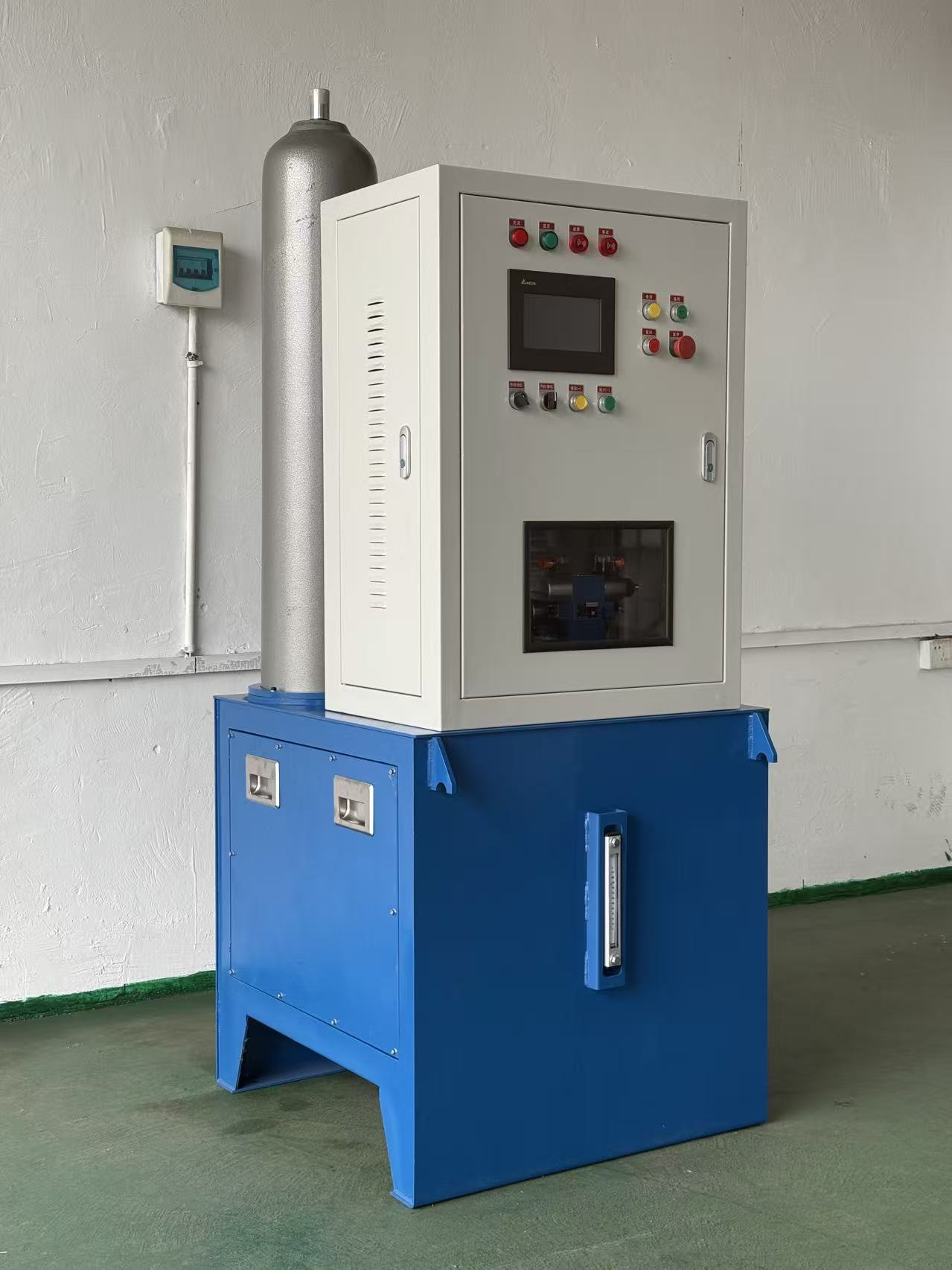

GWT高油压调速器 水电站发电机组水轮机可编程微机自动调速器

GWT-300、600、1000高油压可编程微机调速器产品技术特点

功能及特点：

·最新的可编程控制技术及高油压技术，标准化、系列化、集成化程度非常高，具有优良的速动性及稳定性能，安装、运行、操作及维护均十分方便

·液压缸与回油箱分开安装，省去了调速轴，没有机械反馈，便于电站安装布置

·自动或手动（近控或远控）：开停机、增减负荷、紧急停机等功能

·实现机组的频率调节及跟踪网频，实现机组快速并网功能

·采用极高可靠性可编程（PLC），能适应恶劣工业环境，平均无故障时间为30万小时

·采用智能PID控制及内部高速中断的测频方式，具有良好的调节精度及调节品质

·采用十分友好的人机交互的中英文显示触摸屏，采集机频、网频、导叶开度、手动、自动等调速器的各种参数及机组所处的各种运行状态及调节模式，并在触摸屏上显示；能方便地通过触摸屏整定和修改调速器的各种运行参数

·有在线自诊断功能，电气部分故障时，将负荷固定于故障前的状态,并发出故障信号，可无条件、无扰动地进行自动和手动的相互切换

·可采用单液压缸布置型式和双液压缸对称布置型式

·工作油压16Mpa，减少了调速器的液压放大环节，结构简化，体积小，重量轻

·采用囊式蓄能器储能，胶囊内所充氮气与液压油不直接接触，油质不易劣化，氮气极少漏失，不需经常补气，电站省去了相应的压缩空气系统

·调速器为单泵供油，油泵工作方式都为断续式

·可根据用户要求增设与上位机的通讯功能和分段关闭装置

主要技术指标及技术参数

工作容量　                    3000N·m、6000N·m、10000N·m、

永态转差系数               　 bp=0~10%

暂态转差系数                  bt=5～150%

缓冲时间常数                   Td =2～25(s)

加速度时间常数                Tn =0～2(s)

频率死区                      0～0.5HZ

频率给定范围　                45~55HZ

开度给定范围　                0~100%

转速死区　                    ix≤0.08%

机频网频信号电压　            AC  0.3V~110V

油泵电机容量                  4KW

工作油压　                    12～16MPa

工作电源　                    AC220V   DC220V

蓄能器充气压力                9 MPa
